Σίγμα 66 API Schmidt πρότυπο στόλισμα ανταλλακτών θερμότητας πιάτων M66 για τη θέρμανση νερού

Πρότυπα στόλισμα και πιάτο ανταλλακτών θερμότητας πιάτων ΣΊΓΜΑ 66/M66 API SCHMIDT για τη θέρμανση νερού

Βασική δομή ανταλλακτών θερμότητας πιάτων ΣΙΓΜΑ 66/M66 πρότυπη

Τα πιάτα μεταφοράς θερμότητας γίνονται με τη συμπίεση των λεπτών φύλλων του αντιδιαβρωτικού μετάλλου όπως το ανοξείδωτο ή το τιτάνιο, κατόπιν τους θέτουν με τα στολίσματα σφραγίδων και κρεμούν την άμμο τους συσσωρεύουν στο φραγμό οδηγών. , Τα πιάτα σφίγγονται με τα μπουλόνια μεταξύ του σταθερού πλαισίου και του κινητού πλαισίου. Εδώ, υπάρχει ένα ορισμένο χάσμα μεταξύ των πιάτων μεταφοράς θερμότητας που επιτρέπει στο υγρό για να ρεύσει. Οι υγροί κολπίσκοι και οι έξοδοι είναι στο σταθερό πλαίσιο ή το κινητό πλαίσιο.

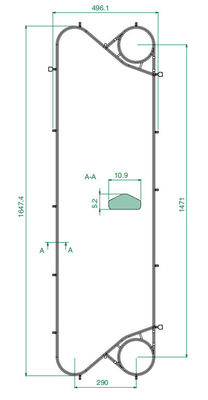

Πρότυπη προδιαγραφή ανταλλακτών θερμότητας πιάτων ΣΙΓΜΑ 66/M66


Επιφάνεια	0.66㎡
Γωνία θήτα πιάτων	53 ° 124 °
Διάμετρος σύνδεσης	138 χιλ.
Το πιάτο ζαρώνει το πάχος	3,8 χιλ.
Πλάτος κεντρικού Length* πιάτων	1470 * 290 χιλ.
Μορφή Length*Width πιάτων	1679 * 498 χιλ.

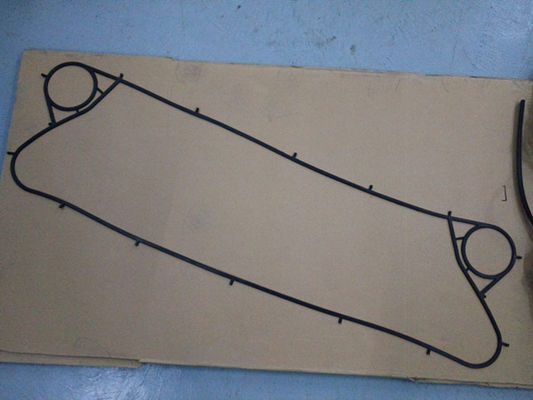

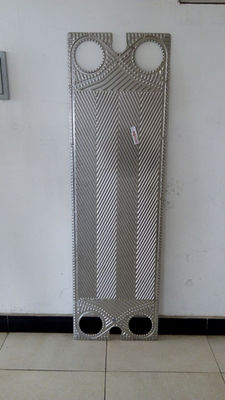

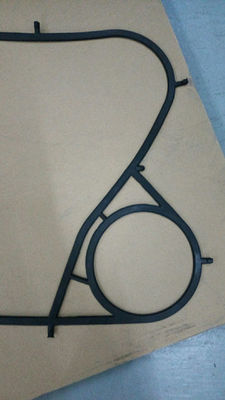

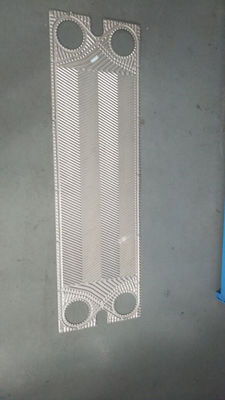

Στόλισμα ανταλλακτών θερμότητας πιάτων ΣΙΓΜΑ 66/M66 & εικόνα πιάτων








Παράμετροι cOem & στολισμάτων ODM PHE

Τα στολίσματα που χρησιμοποιούνται στους ανταλλάκτες θερμότητας πιάτων πρέπει να έχουν τη διάρκεια στις διάφορους υγρούς ιδιότητες και τους όρους θερμοκρασίας/πίεσης. M&C έχει προετοιμάσει τα ακόλουθα υλικά στολισμάτων προκειμένου να υποστηριχθεί μια ευρεία ποικιλία των εφαρμογών.


Υλικό	Ανώτατη θερμοκρασία χρήσης	Σκληρότητα	Μέσα εφαρμογής
NBR	120 ℃	76±2	Alkane, alkane και άλλα μη πολικά μέσα, μαζούτ και άλλο ορυκτέλαιο Λιπαντικά Ζωικά και φυτικά έλαια Ζεστό νερό, saltwater, κ.λπ.
Nbr-ht	140 ℃	76±2
HNBR	150 ℃	76±2
EPDM	150 ℃	80±2	Νερό, ατμός, atmosphericozone, μη-πετρέλαιο-που βασίζεται Κετόνη Οινοπνεύματα πολικό μέσο κ.λπ.
HEPDM	170 ℃	80±2
Viton Α	180 ℃	80±2	Όξινος, αλκαλικός, οργανικός διαλύτης, καυτό πετρέλαιο
Viton Α (ΠΕΤΡΈΛΑΙΟ)
Viton Β
Viton Γ	200 ℃	80±2	Ισχυρό καυτό πετρέλαιο ατμού όξινου, καυτού πετρελαίου διαποτισμένο
Χρώμιο	-40~60℃	75±2	Ψυκτική ουσία


Παράμετροι cOem & πιάτων ODM PHE



Τα πιάτα επιλέγονται ειδικά από τα διάφορα σχέδια ώστε να επιτευχθούν η βέλτιστη περιοχή και ο οικονομικώς αποδοτικός ανταλλάκτης θερμότητας για κάθε μονάδα. Αυτά τα πιάτα μπορούν να ταξινομηθούν σε τρία δακτυλογραφούν, τύπος Χ, τύπος Λ, τύπος μιγμάτων.



Το πιάτο ζαρώνει



Χαμηλή ρύθμιση καναλιών γωνίας για τις χαμηλότερες επιτρεπόμενες εφαρμογές απαίτησης πτώσεων πίεσης



Μικτή ρύθμιση καναλιών για την προαιρετική ρύθμιση για να κερδίσει τη βελτιστοποιημένη απόδοση



Η υψηλή γωνία διοχετεύει τη ρύθμιση για την υψηλότερη θερμική απόδοση και τις επιτρεπόμενες εφαρμογές απαίτησης πτώσεων πίεσης



Τα τυποποιημένα υλικά



304 ανοξείδωτο



Αυτό είναι το υλικό πιάτων μεταφοράς θερμότητας χαμηλότερου κόστους. Έχει τη χαμηλή αντίσταση διάβρωσης και είναι συνήθως μόνο διαθέσιμο σε ένα πάχος 0.5mm. Αυτός ο τύπος πιάτου μεταφοράς θερμότητας χρησιμοποιείται χαρακτηριστικά στις εφαρμογές HVAC.



Ανοξείδωτο 316



Αυτό είναι το πιό κοινό υλικό πιάτων μεταφοράς θερμότητας και χρησιμοποιείται σε πολλές εφαρμογές. το ανοξείδωτο 316 έχει μια υψηλή αντίσταση διάβρωσης και είναι χαρακτηριστικά διαθέσιμο στο πάχος από 0.5mm σε 0.8mm.



Τιτάνιο



Αυτός ο τύπος είναι πολύ ανθεκτικός στη χημική επίθεση, που περιλαμβάνει τις περισσότερες οξέα, χημικές ουσίες χλωριδίου, νερού της θάλασσας και χλωρίου. Αυτό το πάχος του τιτανίου είναι συνήθως από 0.5mm σε 0.6mm.



Hastelloy C276



Άλλα κοινά ονόματα: Κράμα C276, Hastelloy Γ, Inconel ® γ-276, Hastelloy C276.

Το Hastelloy C276 είναι ένα υπερκράμα νικέλιο-μολυβδαίνιο-χρωμίου με το βολφράμιο που προστίθεται για την άριστη αντίσταση διάβρωσης σε ποικίλα σκληρά περιβάλλοντα. Το κράμα γ-276 χρησιμοποιείται ευρέως στα πιό σκληρά περιβάλλοντα όπως η χημική επεξεργασία, ο έλεγχος της ρύπανσης, ο πολτός και η επεξεργασία παραγωγής χαρτιού, βιομηχανικών και δημοτικών αποβλήτων, και η όξινη αποκατάσταση φυσικού αερίου. Το πάχος μπορεί να κυμανθεί από 0.6mm ως 0.8mm.



SMO 254



Το Sandvik 254 SMO είναι ένα ωστενιτικό ανοξείδωτο υψηλός-κραμάτων που αναπτύσσεται για τη χρήση στο νερό της θάλασσας και άλλα επιθετικά χλωρίδιο-φέροντα μέσα. Πάχος διαθέσιμο από 0.6mm σε 0.8mm.





Τομείς εφαρμογής PHE/περιπτώσεις


Χημικός	Ψύξη σόδας, λιπάσματος, πετροχημικών, διυλιστηρίων πετρελαίου, ελαίου & παχιού, φαρμακευτικού, θειικού οξέος Coustic
Τρόφιμα	Το γάλα, μπύρα, μη αλκοολούχο ποτό, σάλτσα, κρασί, ολίσθηση τοποθέτησε τον αποστειρωτή
HVAC	Κλιματισμός, τοπ θέρμανση νερού
Μύλος χάλυβα	Φούρνος φυσήματος, συνεχής ρίψη, C.O.G, επένδυση & γαλβανισμός, φύσημα furmace που δροσίζει
Μέταλλο	Επίστρωση, απόσβεση, υποβολή σε ανοδική οξείδωση, ζωγραφική
Πολτός & χαρτί	Μαύρο ποτό, άσπρο ποτό, αυτόκαυστο, διατήρηση σταθερής θερμοκρασίας
Κλωστοϋφαντουργικό προϊόν	Συνθετική ίνα, νηματοποίηση, βαφή
Κεντρική ψύξη	Θαλάσσιο νερό, νερό ποταμού, σταθμός παραγωγής ηλεκτρικού ρεύματος, συμπαραγωγή, ναυτικό και πολλά άλλα.




Χαρακτηριστικά γνωρίσματα ανταλλακτών θερμότητας πιάτων

Πιάτα μεταφοράς θερμότητας

Κάθε πιάτο μεταφοράς θερμότητας είναι ζαρωμένο στα διάφορα σχέδια για να αυξήσει την περιοχή μεταφοράς δύναμής του και θερμότητας. Επιπλέον, corrugation δημιουργεί την υψηλή αναταραχή και με αυτόν τον τρόπο επιτυγχάνει τον υψηλό συντελεστή μεταφοράς θερμότητας. Στο πιάτο παρέχεται η τρύπα μεταβάσεων σε κάθε γωνία. Κάθε πιάτο σφιχτός-σφραγίζεται με ένα στόλισμα που ταιριάζεται στο περιφερειακό αυλάκι του.




Κανάλι ροής

Τα πιάτα διαιρούνται σε α-πιάτο και β-πιάτο, και μια μετάβαση διαμορφώνεται μεταξύ αυτών των πιάτων. Οι υψηλής θερμοκρασίας ρευστές ροές διαδοχικά και στην αντίθετη κατεύθυνση του άλλου ρευστού. Κατά συνέπεια η υψηλή αποδοτική μεταφορά της θερμότητας επιτυγχάνεται μέσω αυτών των πιάτων.

Το α-πιάτο όταν αντιστρέφεται θα γινόταν β-πιάτο. Ως τέτοια μόνο ένας τύπος πιάτου μπορεί να χρησιμοποιηθεί ως α-πιάτο και β-πιάτο για τα περισσότερα πρότυπα.


Εύκολη συντήρηση

Τον ανταλλάκτη θερμότητας πιάτων μπορεί να ανοίξουν εύκολα για την επιθεώρηση και τη συντήρηση με τη χαλάρωση των μπουλονιών και των καρυδιών σκλήρυνσης. Η συνέλευση και το άνοιγμα της μονάδας επίσης εύκολα εκτελούνται.

Λιγότερο διάστημα εγκατάστασης

Η ελαφριά και συμπαγής κατασκευή σώζει το διάστημα εγκαταστάσεων στο 1/4 και το βάρος στο 1/3 του ανταλλάκτη θερμότητας κοχυλιών & σωλήνων αντίστοιχα. Επιπλέον, το ελαφρύ και λεπτό πιάτο θέρμανσης με λιγότερους liquidhold διευκολύνει την εργασία εγκαταστάσεων.

Ο ανταλλάκτης θερμότητας πιάτων μπορεί να αποσυντεθεί για τον καθαρισμό χωρίς εργασία σωληνώσεων, ενώ το κοχύλι & η θερμότητα σωλήνων χρειάζονται ένα πρόσθετο διάστημα για να σύρουν έξω τη δέσμη σωλήνων.






Πλεονεκτήματα ανταλλακτών θερμότητας πιάτων



1. Ο συντελεστής μεταφοράς θερμότητας είναι περίπου 2 φορές υψηλότερες από αυτός του ανταλλάκτη θερμότητας κοχυλιών & σωλήνων. Η επιφάνεια συμπύκνωσης εξασφαλίζεται πάντα και ο συντελεστής μεταφοράς θερμότητας βελτιώνεται επειδή το συμπύκνωμα εκκενώνεται αμέσως.

2. Για να επιτύχει την πολύ λιγότερη πτώση πίεσης ατμού από το συμβατικό ανταλλάκτη θερμότητας τύπων πιάτων, η ιδιαίτερη προσοχή του χαρακτηριστικού πιάτων λαμβάνεται στη συμβολή.

3. Η κατανάλωση δροσίζοντας νερού είναι για το μισό από τον ανταλλάκτη θερμότητας.

4. Η χρήση του στολίσματος χρησιμοποιείται επιλεκτικά και επεκτείνει την εφαρμογή στον ευρύ τομέα.

5. Εύκολη αλλαγή η ικανότητα από την αύξηση ή της μείωσης του αριθμού πιάτων.

6. Λόγω των συνδέσεων κολπίσκων και εξόδου στην ίδια πλευρά, ο τύπος ΣΙΓΜΑ 66/M66 μπορεί να εφαρμοστεί όχι μόνο έναν συνολικό συμπυκνωτή αλλά και στο μερικό συμπυκνωτή.



Εικόνα ανταλλακτών θερμότητας πιάτων









M&C Heat Parts Company σχεδιάγραμμα



M&C θερμάνετε τη Co. μερών, το ΕΠΕ ιδρύεται σε Wuxi, Jiangsu. M&C είναι εξειδικευμένο στο σχεδιασμό και την κατασκευή υψηλή - εξοπλισμός μεταφοράς ποιοτικής θερμότητας. Η σειρά των προϊόντων περιλαμβάνει τα πιάτα & τα στολίσματα, ανταλλάκτες θερμότητας πιάτων, οι ανταλλάκτες θερμότητας και συγκόλλησαν τους ανταλλάκτες θερμότητας. Κατά συνέπεια, ως έναν από τους λίγους παραγωγούς παγκοσμίως, M&C προσφέρει τις λύσεις με τα βέλτιστα θερμοδυναμικά σχέδια για τις διαφορετικές βιομηχανίες και ουσιαστικά όλες τις εφαρμογές.

M&C παρέχει σε σας τη μιας στάσης υπηρεσία εξαρτημάτων, το multuple-εμπορικό σήμα & τις πολλαπλάσιες πρότυπες εναλλακτικές λύσεις για την επιλογή σας. Θα καλύψουμε όλες τις απαιτήσεις σας του ανταλλάκτη θερμότητας πιάτων και θα κρατήσουμε τη μηχανή σας contunously μέσω της πλούσιας αποθήκευσης και της γρήγορης απάντησής μας.

Επιπλέον, έχουμε ένα ακριβές σύστημα ποιοτικού ελέγχου και υπηρεσιών μεταπωλήσεων, από την υλική αγορά στη συσκευασία ολοκληρωμένων προϊόντων μέχρι το προϊόν λαμβανόμενο σε καλή κατάσταση. Τα προϊόντα μας έχουν χρησιμοποιηθεί ευρέως σε όλο τον κόσμο στους διάφορους τομείς.





M&C τα πιάτα & τα στολίσματα ανταλλακτών θερμότητας πιάτων άλλα πρότυπα συστήνουν



SONDEX/DANFOSS - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

TRANTER/SWEP - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

API/Schmidt - σίγμα 7, σίγμα 9, σίγμα 13, σίγμα 26, σίγμα 27, σίγμα 36, σίγμα 66, σίγμα 106, σίγμα 229, αστέρι 45, αστέρι 90 σίγμα σίγμα και ούτω καθεξής

VICARB - V4, V13, V20, V28, V45, V60, V100, V110, V130 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

HISAKA - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

FUNKE - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP και ούτω καθεξής

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ΚΑΙ ΟΎΤΩ ΚΑΘΕΞΉΣ



M&C αγαθά ανταλλακτών θερμότητας πιάτων έτοιμα στην παράδοση
